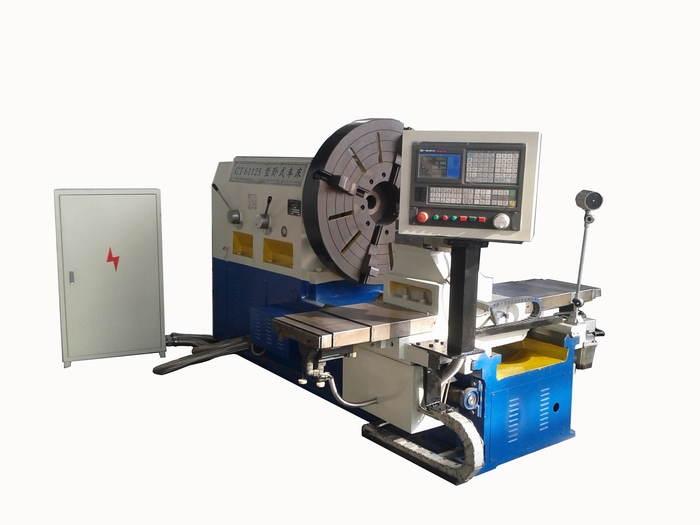

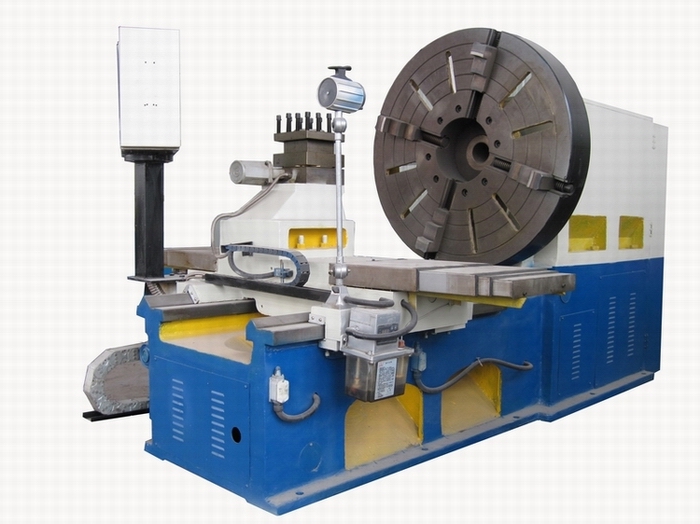

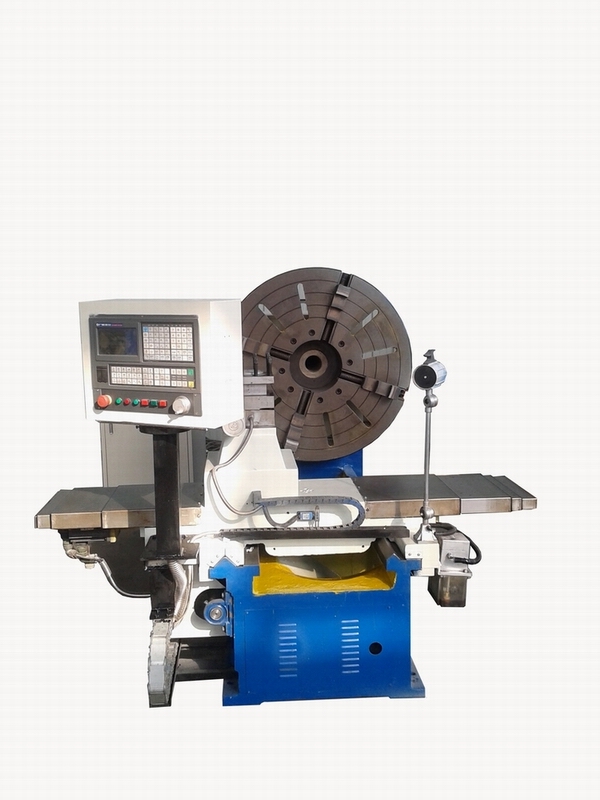

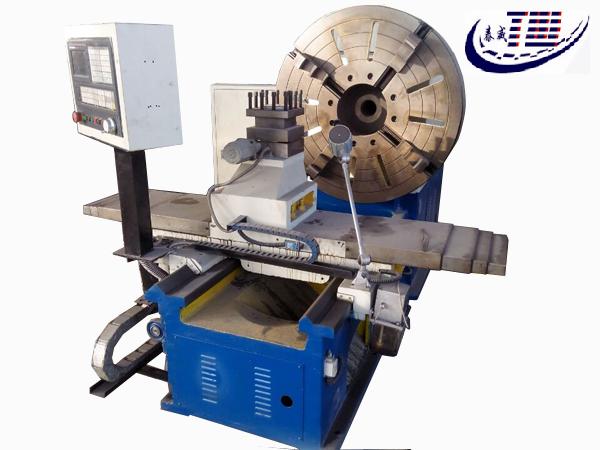

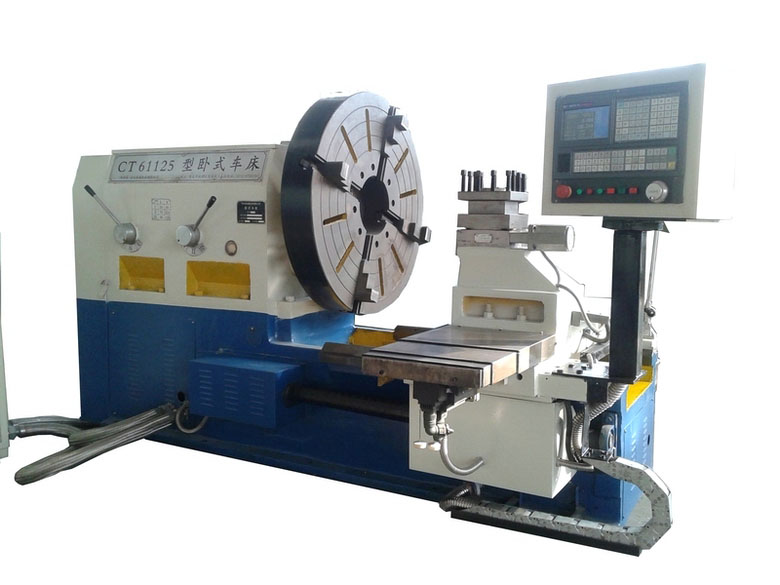

CK61125數控臥式車床
數控重型臥式車床
如果您對我們的產品有任何方面的疑問,請聯系我們的團隊給您提供量身解決方案
聯系我們 CK61125數控臥式車床機床主要技術參數：項????目 單位 規格 備注
床身上最大回轉直徑 mm Φ1250 ，卡盤直徑 mm Φ1000（四爪） ，加工長度 mm 2000 ，
床身導軌寬度 mm 770 ，工件過溜板 mm 800
規格
詳情
一．CK61125數控臥式車床機床主要技術參數
|
項 目 |
單位 |
規格 |
備注 |
|
|
床身上最大回轉直徑 |
mm |
Φ1250 |
|
|
|
卡盤直徑 |
mm |
Φ1000（四爪） |
|
|
|
加工長度 |
mm |
2000 |
|
|
|
床身導軌寬度 |
mm |
770 |
|
|
|
工件過溜板 |
mm |
800 |
|
|
|
主軸 |
主軸孔直徑 |
mm |
Φ90 |
|
|
編碼器 |
|
|
|
|
|
轉速級數 |
|
6 |
|
|
|
主電機功率 |
kW |
11 |
變頻 |
|
|
X/Z軸快移速度 |
m/min |
6/10 |
|
|
|
X軸行程 |
mm |
625 |
|
|
|
Z軸行程 |
mm |
2000 |
|
|
|
刀架 |
刀架形式 到方尺寸 |
|
四工位 |
|
|
mm |
標準240*240 |
|||
|
伺服電機 |
大溜板 |
NM |
15 |
|
|
中溜板 |
NM |
10 |
|
|
|
尾座 |
套筒直徑/行程 |
mm |
Φ115/300 |
|
|
尾座主軸錐孔錐度 |
莫氏 |
莫氏6號 |
|
|
|
設備總重量 |
t |
≈5.5 |
|
|
|
工件重量 |
t |
2 |
|
|
二. CK61125數控臥式車床機床主要配置
|
配套件名稱 |
規格型號 |
生產廠家 |
備 注 |
|
數控系統 |
GSK980T |
廣州數控 |
|
|
主 電 機 |
11kW |
國產 |
|
|
X軸絲杠 |
3205 |
臺灣TBI |
|
|
Z軸絲杠 |
5010 |
臺灣TBI |
|
|
尾 座 |
帶套筒鎖緊(手動) |
本廠 |
|
|
主軸皮帶 |
強力帶( 4根 ) |
國產 |
|
|
機床顏色 |
灰白配 |
|
|
